量子计算技术分为哪几种

量子计算目前主要有五大技术路线——超导、离子阱、光量子、硅量子点、拓扑量子。

超导量子：谷歌、IBM“争霸”的代表

什么是超导量子？简单说，它把电路冷却到接近绝对零度（约–273 ℃），让电子组成“人造原子”。
优点：成熟微纳工艺、门操作速度快（<10 ns）、可与CMOS工艺联动。

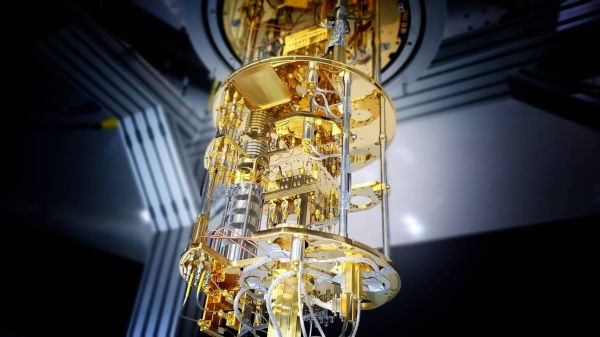

痛点：需要稀释制冷机，“冰箱”比洗衣机还大，能耗令人皱眉。
引用IBM Roadmap：计划2025年将超导芯片的物理比特数提升到1 386以上，错误率降到0.1%，可见此路线仍是巨头押注焦点。

---

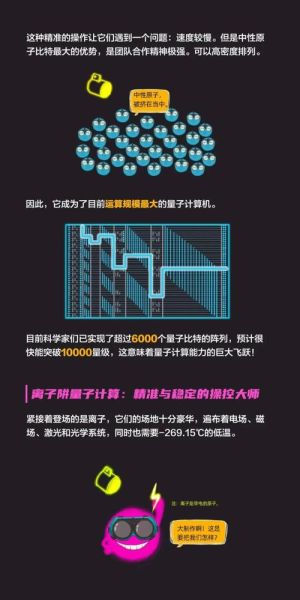

离子阱：精度更高的“金标准”

离子阱用一个“电磁笼子”囚禁带电原子，再把激光当成手术刀做门操作。
亮点：单比特保真度已达99.99%，《Nature》评价离子阱是“最接近容错量子计算的技术”。
挑战：门操作时间以微秒算，规模扩大时光学系统会“打架”。
个人见解：若未来激光阵列像DLP投影仪一样廉价，离子阱可能“逆袭”成主流。

---

光量子：常温下的“长跑选手”

用光子携带量子信息，室温就能跑，光纤可直接传送。
• 九章原型机实现了76光子高斯抽样，被视作“量子优越性”里程碑。
• 困难：可编程门操作有限，做通用计算还需“神奇胶水”——KLM方案的光切换。
引用《红楼梦》的句子：“假作真时真亦假”，光量子常在“玻色取样优势”与“通用计算差距”间腾挪，真假难分。

---

硅量子点：芯片巨头最惦记的“老本行”

在硅片上雕出的“纳米笼子”囚禁单电子，电子自旋就是量子比特。
卖点：完全兼容台积电、三星的FinFET生产线，潜在成本更低。
瓶颈：相干时间仅为百微秒级，排布密集时串扰“噩梦”。
澳大利亚SQC 2024年宣称已让硅量子点比特间距缩至13 nm，距离“晶体管级”集成仅一步之遥。

---

拓扑量子：最梦幻的“尚待验证”路线

把信息编进马约拉纳费米子的辫子中，天生就能抵抗噪声。
自问自答：
问：它真的存在吗？
答：微软Azure Quantum实验室在2023年宣布观察到拓扑超导信号，可是同行仍未完全复现，如同福尔摩斯所言“排除一切不可能，剩下的即使再荒诞，也是真相”。
如果这条路通，容错门槛将从千万比特骤降到数万比特，堪比蒸汽机取代马车。

---

如何选择路线？给新手的“三问”技巧

1. 你想解决什么问题？若追求高速采样，超导或光量子更有戏；若要超高保真度，离子阱当仁不让。
2. 你有多少预算？预算只有百万级，硅量子点用半导体代工厂即可流片；千万级才敢想超导制冷机；上亿才玩得起百万瓦离子阱激光阵列。
3. 你对工程熟悉度？会CMOS制程就选硅量子点，学过光学激光就选离子阱或光量子。
   借用《论语》：“工欲善其事，必先利其器”，选合适路线比盲目追新更重要。

---

2025前瞻：融合也许是下一站

IBM已开始测试超导-光量子混合接口，把超导芯片算力与光纤传输距离结合。
权威数据：2024年《Science》综述提到，五年内有60%的概率出现“两种路线异构互联”的原型机，这将让传统“非此即彼”之争失效。

写到这里，不妨把量子计算比作一场马拉松，每条路线都只是选手。跑得快不如跑得久，跑得久不如把接力棒交到下一代选手手上。
