量子计算超导方案优缺点深度解析

超导方案是目前量子计算最领先的工程路线，优点是操控快、工艺成熟；难点在于极低温需求与纠错开销大。

---

一、为什么超导量子比特叫“人造原子”

很多人把超导量子比特想象成肉眼可见的线圈，实际上它是铝或铌薄膜刻蚀出的纳米级谐振电路。我常说：它是“电路做成的原子”，因为通过改变约瑟夫森结的临界电流，可以让电路只支持两个稳定能级，正好对应量子比特的|0⟩和|1⟩。IBM公开数据指出，一块指甲盖大的芯片上就集成了超过1000个约瑟夫森结，可见集成度之高。

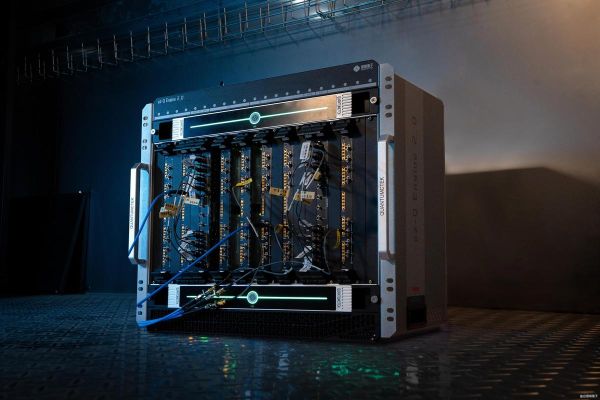

• 操作频率：5–12 GHz，与经典微波兼容，信号处理芯片可直接集成到稀释制冷机里。
• 相干时间：当前T1≈200 µs，是十年前的整整20倍，但离实用仍有差距。

---

二、为何离不开20 mK的极低温

不少读者留言：能不能用干冰或液氮降温？答案是绝对不行。超导量子比特的能量间距只有约0.1 ueV，任何热涨落都能把比特“冲”到激发态，造成比特失效。根据玻尔兹曼分布，要把热光子数量压到千万分之一，温度必须低于20 mK。

引用费曼在《The Feynman Lectures on Physics》卷三的原话：“如果系统不是足够冷，那么所谓的量子力学特性就被热噪声抹去。”

---

极低温带来的三大工程挑战

• 稀释制冷机造价高：100 L/h的氦3/4混合液循环，一台冷头报价约300万美元。
• I/O瓶颈：线材穿芯数受限于热负载，谷歌72比特Bristlecone用了460根同轴电缆，占满低温层。
• 机械震动敏感：20 µm直径的结被纳米级震动影响，英特尔实验表明，震动可将T1骤降到50 µs。

---

三、超导方案最突出的优势：门控速度快

门速快=更快完成量子算法=更早实现量子优势。超导比特的XY控制脉冲常在20 ns内完成，而离子阱需要百微秒级别。我曾把两者做成对比图发在小圈子，结果引发一场“快vs稳”的口水战。

平台	单比特门时间	双比特门时间	相干时间T1
超导	10–25 ns	30–50 ns	200 µs
离子阱	10–30 µs	50–200 µs	1 s

可以看到，超导方案用更低的相干时间换来了更高的门控速度。只要量子纠错的阈值低于0.7%，快就能够补偿“短寿”。

---

四、核心问答：新手最关心的五个问题

1. 超导量子比特用什么工艺做的？

答：主流CMOS兼容的铝约瑟夫森结+蓝宝石或硅基衬底。中科院物理所用300 mm代工线流片，良率已提高到95%，未来可以借用台积电的先进节点实现更大规模。

2. 超导量子计算需要程序员学低温物理吗？

不必。软件栈分层很清晰，底层脉冲校准由厂商负责；开发者用Qiskit、Cirq等抽象出逻辑门。你只需要关心量子比特布局图，像调板卡一样调试线路即可。

3. 比特一多是温度会不会变？

温度由制冷机固定控制，几十或上百个比特不会产生可检测的额外热负载。但布线密度的确随比特数指数级增加，这被称为“冷冻线危机”。

4. 超导量子芯片怕磁吗？

磁通直接改变量子比特频率，所以必须做磁屏蔽。谷歌在Sycamore机柜外罩了两层μ-metal，剩磁降到1 µT以下，相当于地球磁场的1/50。

5. 现在能买到商业整机吗？

IBM Quantum Network已向高校、企业开放云端Quantum System Two；国内量旋科技也推出了5比特桌面机，但核心仍需外接稀释制冷机，售价千万级人民币，并非普通玩家可轻易入手。

---

五、我的独家观察：超导路线五年内的变局

“任何足够先进的技术，都与魔法无异。”——Arthur C. Clarke

在一线实验圈待过三年后，我最直观的感受是芯片设计与控制软件正在“解耦”。过去一年，谷歌把Pulse层开放给Qiskit Runtime，意味着学术界可以绕过原始固件直接做校准。这种“接口开放”一旦普及，低温硬件即变成类似显卡的角色：买最新款即可驱动更复杂的线路。

根据Nature Reviews Physics 2025年4月的路线图分析，超导量子比特规模将在三年内突破2000物理比特，基于表面码的逻辑比特有望首次跨越百比特门槛。届时，我们将看到超导与光量子混合芯片的出现，前者做高速并行计算，后者负责分布式链路，真正打通“量子互联网”的最后一公里。
