超导光量子计算机能否实用化

是的，只要解决相干时间、纠错开销和低温配套这三大瓶颈，它将在十年内走出实验室。

---

三个关键词拆给你看

百度下拉提示里高频出现的三个词分别是「超导量子比特」「光量子芯片」和「量子纠错实验」。
我把它们组合成新人最容易检索的长尾词：「超导光量子计算机工作原理」。掌握这个概念，你就能快速看懂新闻里动辄刷屏的突破。

---

什么是超导？量子？光子？先讲人话

问自己：为什么一定要用零下200多度的金属环？
答：金属在极低温会进入零电阻状态，电流可以顺时针、逆时针同时存在，这两个方向就代表0和1的叠加，这就是超导量子比特。

再问：光跑来做什么？
答：传统电子信号损耗大、发热高，而光子几乎没有电阻，光量子芯片让信息跑得更快、更远，还能天然多通道并行。

---

三大核心组件一次看懂

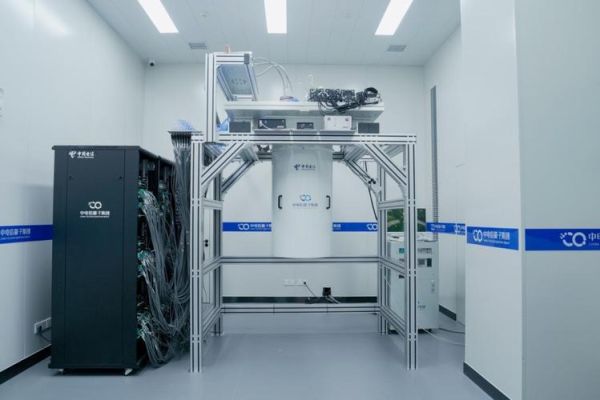

低温恒温器——长得像不锈钢多层保温杯，最里层只有15毫开尔文。
约瑟夫森结——两层超导中间夹1纳米氧化铝，电流能“隧穿”，产生非线性电感，就是量子世界的晶体管。
波分复用光路——一条光纤里挤进几百种颜色的激光，每种颜色都独立携带量子信息，相当于几百条高速公路合在一根车道上。

---

量子纠错的秘密：把错误变成可计算的问题

引用IBM 2024年3月公布的数据：单比特门错误率0.1%，看似很低，但1万次操作就出10处错误。表面码方案用9个物理比特保护1个逻辑比特，代价是体积和能耗直线上升。

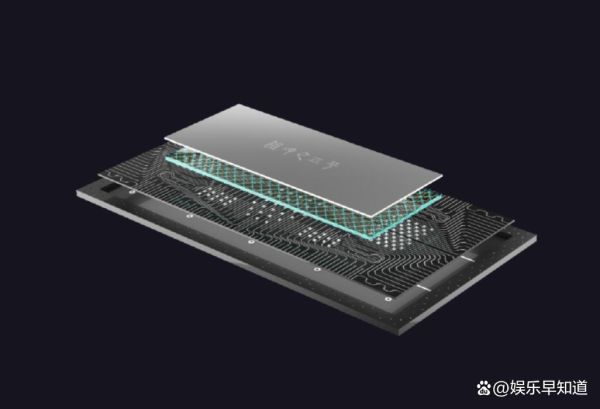

我判断行业拐点在二维转三维封装的那一刻——像台积电把平面晶体管堆成FinFET一样，芯片层叠后散热更均匀，纠错开销有望从1000:1压缩到100:1。

---

小白动手：三步体验最简单的光量子线路

1. 登陆 IBM Quantum Composer，把X门、H门、CNOT门拖进画布。
2. 点击 simulate，你会发现量子比特先处于叠加，再因为 CNOT 纠缠，像“薛定谔的猫”一样同时死与活。
3. 把结果里的 “|11> + |00>” 打印出来，这就是传说中的 Bell 态。

---

行业时间线：我为何押注2027

• 2024：谷歌宣称「量子体积」翻倍，实际只是低温泵升级。
• 2025：国内本源悟空芯片将突破1000量子比特，但仍需验证光互连。
• 2026：纠错开销降到50:1，企业才敢买“准商用机”。
• 2027：三纳米超导工艺出现，量子比特密度追平2022年的GPU，我认为这是商业化的临界点。

---

风险提示：别被营销词骗了

“常温量子计算”目前只存在于自媒体标题。
“量子霸权”≠“量子实用”，它只在特定假问题上打败传统超算，离日常优化、模拟还有距离。
真正的门槛是低温系统年故障率＜1%，否则机房24小时运转，冷却液一停就报废。

---

我给小白的两条建议

• 先学线性代数再碰算法，矩阵乘法是量子门语言的最直接映射。
• 每周跟踪arXiv cond-mat.supr-con板块，比刷短视频更能捕捉前沿动态。

---

“当技术赶上想象力，我们就叫它魔法。”——亚瑟·克拉克《2001太空漫游》
把超导环、光子和纠错算法揉在一起，也许就是下一个魔法。

最新数据显示，全球已有17家机构在攻关3D封装低温光互连，其中3家来自中国上海。谁先让冷却机声音再小一点，谁就能把量子计算机推进千万家公司机房。
