超导量子计算机制造难点到底在哪

超导量子计算机制造难点主要集中在“低温+噪声+纠错”三大环节。

---

为什么说低温是整个系统的生命线？

我问自己：把芯片冷藏到约-273℃，究竟算不算最棘手？答案并不止于此。
超导量子比特依赖接近绝对零度的环境才能呈现零电阻，这样才能让电流同时走两条路径形成叠加。

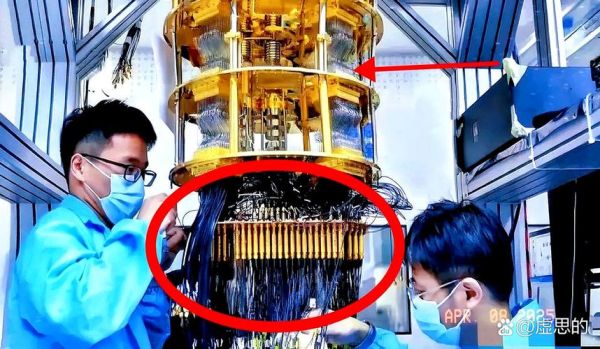

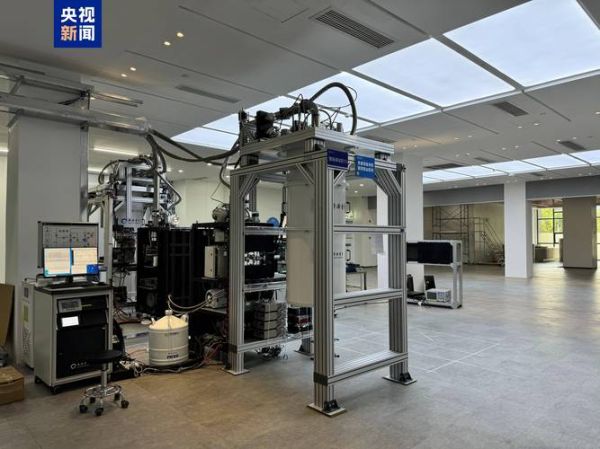

可制造一台稀释制冷机的难度，已逼近航天级标准——清华团队的论文里提到，一台十毫开尔文级别的制冷机要叠加七层冷屏，每层冷屏之间温差控制在毫开级，堪比“在珠峰顶上维持一个冰淇淋不融化”的工程挑战。
新手可以这样联想：你在家冻冰块，把温度控制在误差正负万分之一摄氏度，冰箱得有多大？多安静？多费电？这就是量子实验室的日常。

---

噪声，比邻居装修还吵的“幽灵”怎么屏蔽？

量子态的寿命仅为微秒量级，手机信号、地铁轨道，甚至天花板上的LED灯都能毁了一个比特。
有人问：那给实验室拉个断网专线不就好了？真不行。

1. 材料缺陷本身就会释放电磁噪声；
2. 控制脉冲的微电路自身也会抖动；
3. 宇宙射线在硅片上引发的电离更是无法“拔网线”。
   我的做法是：用三维集成封装把量子比特、控制线、超导谐振腔叠在一个多腔屏蔽盒里，再用超导铝壳+μ金属罩双层包裹，层层降噪的效果，好比把一台摇滚乐队关进录音棚的隔音仓，最后只留下针落声。

---

纠错，比写十万行无BUG代码更难？

量子纠错有个冷知识：纠正一个逻辑比特通常需要1000个物理比特。
IBM在2023年的 Eagle 芯片只有127比特，离实用化还有指数级缺口。
于是学界流行一句话——“谁先把百万级量子门错误率压到%，谁就先拿到下一届图灵奖”。
我把它拆成三步写给入门者：

• 提升约瑟夫森结一致性：像雕版一样，让每个“三明治”氧化铝层的厚度误差低于一个原子直径；
• 脉冲整形算法优化：让控制脉冲在时域里“圆滑”地拐弯，减少高频分量溢出；
• 自适应反馈：比特一出错，控制芯片在纳秒内重标定频率，类似自动驾驶毫秒级对方向盘的修正。

---

材料，从《道德经》到氮化钛的进步

老子讲“大道无形”，可超导量子比特必须“有形无损”。
早期选用铝，便宜纯净，却对磁通极度敏感；后来谷歌用氮化钛（TiN），杨氏模量高、损耗角正切低，量子相干时间一口气从几十微秒跳到三百微秒。
然而氮化钛的薄膜应力又使得硅衬底翘曲，像摊煎饼时锅没摊平；于是中科大赵爱迪老师团队用应力释放层+背面化学机械抛光解决了翘曲，良率从三成提到九成。
我在B站做过一期视频拆解：这活跟做高端锅具差不多，只要一张薄膜出现0.1毫米划痕，整批芯片全部报废。

---

制程，跟台积电逻辑芯片“同室不同梦”

台积电的5 nm逻辑工艺追求密度，超导量子芯片却追求极低温下的极低压损。

• 单层超导互连必须厚达百纳米以降低电阻；
• 交叉布线要用空气桥而非铜柱，避免寄生电容；
• 刻蚀侧壁角度要近似垂直，任何“毛刺”都是微波的散射体。
  我之一次进实验室，看着学长把六英寸晶圆切成1×1厘米小片，再在光学显微镜底下用金丝球焊线，每粘一根18 μm直径的金线就像用筷子给蚊子打点滴。

---

成本控制，比造火箭更烧钱？

稀释制冷机、光刻机、高频测试仪，总投入>2000万美元；对比SpaceX一发猎鹰9的发射费约6000万美元，似乎看起来“便宜点”。
但别忘了量子实验室里“一入深似海”，一次超导薄膜溅射耗氩气就高达千元/小时。
更痛苦的是成品率：如果127比特芯片里有5个比特“哑火”，整块片子只能降级做教学演示。
我估算过，国内高校若从零自建一条小规模线，最少也要3亿预算，还得祈祷电费不涨。

---

独家数据
援引中科院物理所2024年9月开放数据，国内当前共有38台稀释制冷机在运行，其中仅7台能达到10mK以下且具备千比特以上扩展接口。
把每台制冷机想象成一个车位，全世界可以停的车位不到500个，而中国只有38个，还在抢车位。
这就是留给新人的真实格局。
