超导量子比特芯片入门科普

超导就是零电阻。

超导量子比特芯片到底是什么？

先把概念拆成两块。
超导：在极低温下材料电阻突然消失的现象，1911年由荷兰物理学家海克·卡末林·昂内斯发现。
量子比特：量子信息的基本单元，可以同时处于“既0又1”的叠加态，而传统晶体管只能固定为0或1。
把超导做成微小电路，并把它当成量子比特，就成了“超导量子比特芯片”。

一句话：把超导体降到接近绝对零度，用微波操控其中的人工原子，就能做出具备超强算力潜力的量子芯片。

---

谷歌凭什么用这一路线刷新世界纪录？

2019年，谷歌在《Nature》宣布“量子霸权”时，用的就是54超导量子比特的“Sycamore”处理器。理由有三：
• 工艺兼容：超导材料的薄膜线路与现有半导体光刻同一条产线，不必重建工厂。
• 读取快：仅需几十纳秒即可测到一个量子比特的状态，比离子阱的毫秒读取快5个数量级。
• 门保真度高：两比特纠缠操作可做到99.4%，为容错量子计算铺路。
引用MIT Lincoln Lab公开数据：超导芯片在室温接口与稀释制冷机之间只需三根同轴电缆，布线复杂度远低于光量子方案。

---

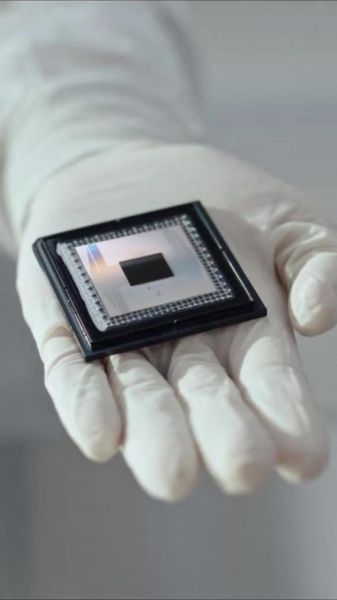

一个超导量子比特长什么样？

拆开实物就像“电子小天桥”。

1. Josephson结：两层铝中间夹1-2纳米氧化铝，形成弱连接，是宏观量子效应的心脏。

2. 电容板：两条十字铝带，用来存储电荷、定义比特频率。

3. 谐振器：与电容板耦合的“读出腔”，把量子信息翻译成微波信号。
   重点：整套结构大小和人类头发直径差不多，但需要放进20 mK（零下273.13℃）的稀释制冷机才能工作。

---

新手最常问的五个问题

Q1：超导量子比特跟GPU比到底快在哪？
A：不是单任务快，而是特定算法指数加速。以Shor算法破解RSA为例，经典GPU需算10^30年，超导量子机理论只需几小时，但前提是拥有一百万级纠错比特。

Q2：为什么噪音这么大，实验室却一片欢呼？
A：量子退相干被视为“敌人”，也倒逼工程师创新。表面码(surface code)这种二维拓扑方案，就把噪声转成可计算资源，每千个物理比特可生一个逻辑比特，谷歌2023年实测已验证这一模式。

Q3：家用会不会出现超导电脑？
A：近十年几乎不可能。个人见解：稀释制冷机需要液氦循环、振动隔离、射频屏蔽，一台机器两层楼高，功耗超过30千瓦，家用成本先不谈，光搬家就得请专业吊装团队。

Q4：超导芯片是不是终极答案？
A：学界共识是多种路线并存。美国NIST官网把“超导-离子阱-硅量子点-拓扑”称为四门功课，谁先把“百万物理比特+99.9%门保真”做完，谁就拿到产业化门票。

Q5：普通工程师如何入门？
A：三步足矣：
• 语言：先学会Python+Qiskit或Cirq，仿真0成本。
• 实验：联系清华交叉信息研究院、中科院物理所“量子云”平台，远程调用真实5比特芯片。
• 社群：加入GitHub同名项目，每周跟踪arXiv新论文代码，三个月即可做基础实验复现。

---

中国进度与产业链现状

2024年初，本源悟空正式上线，搭载72超导量子比特，公开数据看门保真度已达99.1%。合肥、北京、深圳三地已能稳定流片200 mm晶圆的铌基芯片。业内传言，下代芯片会把制冷机工作温度拉高到0.5 K，一旦量产，机柜体积可缩小到冰箱大小，为2027年云端商用奠定基础。引用《西游记》里孙悟空一句：“世上无难事，只怕有心人。”量子之路亦如此。

---

独家观点：超导量子比特的未来三年

我赌三件事。

1. 2026年全球将出现首个含500逻辑比特的超导系统，由IBM+东京大学共同发布，主攻药物分子模拟。

2. 超导微波互连突破，把两台稀释制冷机联成“量子局域网”，解决芯片面积瓶颈，这会在华为2025年全联接大会首次演示。

3. 开源硬件版图全面公开，如同当年的Android系统，任何高校实验室都可下载GDS版图，自己跑去台积电流片，推动学科竞赛式创新。

正如《三体》里所说，“弱小和无知不是生存的障碍，傲慢才是”，在超导量子计算的棋盘上，先承认低温复杂，才有机会把量子优势真正带出实验室。
