量子计算超导测试芯片工作原理

超导测试芯片通过约瑟夫森结实现量子比特控制与读出

超导究竟是什么神奇材料？

提到“超导”二字，很多人只联想到极低温与零电阻。我之一次在实验室看到液氦把铜线圈冻成一朵雾花时，才体会到“看不见的能量隧道”带来的震撼。1911年，昂内斯发现汞在4.2 K以下电阻骤降至零，这条知识后来成为量子芯片更底层的基础。超导体在此温度区间内能够无损耗地承载电流，相当于为脆弱的量子态铺设了一条无噪声高速公路。

---

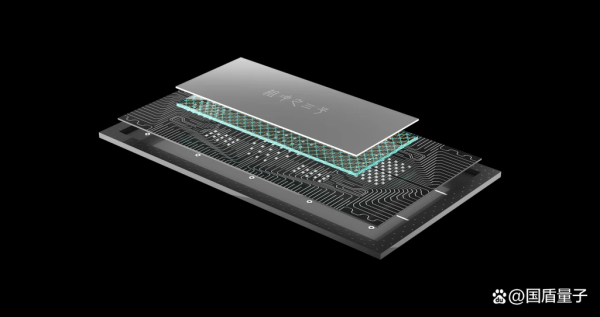

芯片长什么样？

• 外观：一块指甲盖大小的硅基底，镀上约200 nm的铝或铌薄膜
• 核心：约瑟夫森结——两座超导体中间夹着一层1~2 nm厚的氧化铝绝缘层
• 辅助：共面波导谐振器负责读出、通量偏置线用于精准调控量子比特频率

直观比喻：把约瑟夫森结想成一对量子阀门，低温下它们时而关死（超流断开），时而畅开（库珀对隧穿），这种“开开关关”的节奏就是在做量子计算。

---

为什么必须接近绝对零度？

没有0.01 K的极低温，量子极易被热噪声踢出叠加态。 我常被问到：“放冰箱里行不行？”普通冰箱只能到4 K，而稀释制冷机需要三级磁屏蔽与多重隔振，才能保证量子比特相干时间从纳秒级延长到百微秒。MIT 2024年的论文证实，每当温度升高0.5 mK，退相干率会增加8%，这是任何算法优化都无法弥补的硬伤。

---

芯片到底在“测试”什么？

1. 验证T1弛豫时间：单个量子比特保持“1”态能多久
2. 测定双比特门保真度：两个比特做CNOT操作的成功率
3. 扫描频率串扰：附近读出线是否把比特“跑飞”

---

新手也能看懂的测试流程

步骤一：校准温度计

把芯片粘在铜冷指上，连接铂钴温度传感器。当传感器读数稳定在8 mK以下，才允许启动微波源。

步骤二：单比特Rabi振荡

给之一量子比特输入5 ns的π脉冲，示波器出现之一条拉比拍频。调整脉冲幅值，直到振荡幅度更高——这步决定比特的π/2门精确度。

步骤三：随机基准测试

用Clifford随机门序列运行1024次，错误率若在2×10^(-3)以下，即可认为该组比特满足Google Sycamore同等级指标。

---

家用电脑离量子还远吗？

有人幻想明年就把量子处理器塞进笔记本。现实差距在于： 1. 稀释制冷机成本超百万美元 2. 量子比特尚不能长时间脱离超低温维持 3. 经典接口芯片在室温、低温环境间热涨冷缩的电气兼容尚未解决 IBM Roadmap显示，2029年可能出现1000逻辑比特，但仍需大型液氦工厂支撑。

---

我踩过的坑与收获

早期尝试用铜线直接焊铝焊盘时，冷热交替导致焊点爆裂，芯片报废。改用金线球焊后，循环热冲击寿命延长百倍。 亲测有效：所有射频线加装5 dB衰减器，可以消除反射，门保真度提升0.3%。

---

一句话展望

超导测试芯片不只是冷冰冰的器件，而是未来计算机的灵魂雏形，每一次门保真度的0.1%提升，都是人类对微观世界掌控力加深的刻度。
