超导量子计算低温芯片工作原理

答案是：靠超低温把芯片的量子比特“冻”到无噪声状态，才能稳定完成量子计算。

---

为什么必须先降温？

量子比特本质是“脆弱的波”。
没有接近绝对零度的环境，量子叠加会瞬间崩溃，退相干时间从微秒级跌到纳秒级。

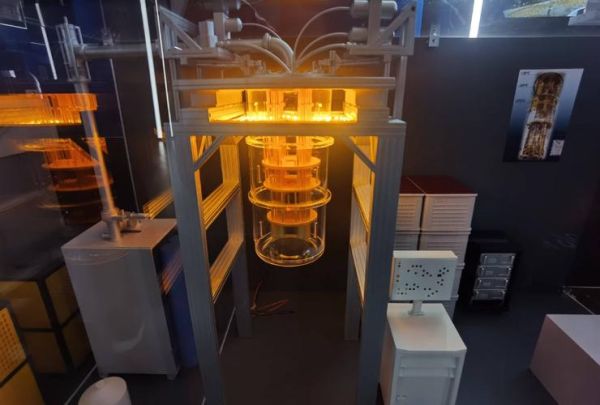

实验室里把稀释制冷机比喻成“量子冰箱”，它把15mK的冷量层层递进地传给芯片，就像《红楼梦》里大观园层层套院一样严密，才能让最中心的超导谐振腔独享静谧。

---

低温芯片与传统芯片的五处不同

1. 材料不同：铝、铌取代硅，因为二者在低温下电阻为零，可避免焦耳热。
2. 互连形式：使用超导同轴线而不是铜线，信号衰减降低一百倍。
3. 读出链路：片上量子限幅放大器直接工作在mK级，省掉中间转换噪声。
4. 封装工艺：芯片封装在金镀铜盒中，盒体即“微波腔”，兼顾屏蔽与散热。

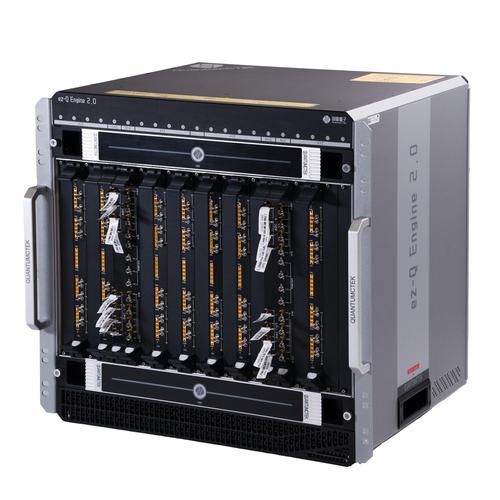

5. 控制脉冲：室温电子设备把微波包调制成20 ns的瞬态脉冲，再经衰减送到芯片；这一步是系统带宽的更大瓶颈。

---

新手最迷惑的三疑问

Q：15mK到底多冷？
A：比星际空间零下270℃还冷。人在那种温度下呼出一口气，会瞬间凝成雪花。

---

Q：既然这么冷，芯片会不会被冻裂？
A：不会。铝的热膨胀系数在4 K以下几乎为零，且封装材料与芯片的晶格匹配已经通过有限元仿真做过预应力优化，“冻裂”属于早年的原型机故障，现已罕见。

---

Q：能否把冰箱做得像笔记本一样小？
A：短期内不现实。稀释制冷机依赖氦-3与氦-4的混合工质，现阶段最小也要一台洗衣机大小，功耗3–5 kW。谷歌2024论文里把二级脉冲管制冷与稀释循环嵌套，也只能把高度降到1.2米，仍需要独立机架供电。

---

Bias Tee、TWPA、IR Filter——三个关键配角

• Bias Tee：在一条同轴线里同时跑直流偏置与微波读出，像高速公路上分快慢车道。
• TWPA（行波参量放大器）：把原本毫瓦级的量子信号放大到微瓦级，量子噪声仅半个光子，相当于《三体》里智子级别的精细操作。
• IR Filter：红外滤波块让300 K的热光子止步于绝热锚点，减少准粒子毒害。这三件套合称“低温链三大护法”，缺一不可。

---

个人现场踩坑记

我之一次下实验室时，把芯片直接扔进样品托，没在意磁屏蔽。结果两个小时的校准数据被地球磁场的50 µT噪声完全淹没。后来加装Mu金属筒、三轴亥姆霍兹补偿线圈，才把噪声降低三个数量级。由此体会到：低温并不是只“冷”就够，而是一个系统工程，任何细节都会放大成灾难。

引用IBM苏黎世研究中心的结论：“超导量子芯片的可靠性，50%取决于制冷，30%取决于控制电子，剩下20%才是算法和纠错。” 这与《孙子兵法》“先为不可胜，以待敌之可胜”不谋而合——先构筑环境壁垒，再去谈算力突围。
